Как подключить газовый котел
Самым востребованным отопительным оборудованием в частном домовладении является газовый котел. Подключение к газопроводу выполняется только мастерами с допуском к проведению таких работ. Если знать как правильно подключить газовый котел к системе отопления и ГВС, выполнить эти работы можно без привлечения специалистов.
Содержание статьи
- Принцип подключения одноконтурных котлов настенного типа
- Установка группы безопасности газового котла
- Дополнительные устройства и элементы
- Условия монтажа котла настенного типа
- Требования к подключению напольного котла
- Особенности подключения двухконтурного котла
- Этапы подключения
- Установка котла
- Подключение отопительного контура
- Подключение к водоснабжению и газопроводу
- Пуск и наладка
- Итоги
Принцип подключения одноконтурных котлов настенного типа
Настенные газовые котлы, модели, которые имеют камеру сгорания с закрытой конструкцией, имеют компактные размеры, небольшой вес, не занимают много места. Обычно габариты такого оборудования соответствуют размерам навесных кухонных шкафчиков.
Такие котлы отличаются несложным монтажом. Функциональные устройства потребляют небольшой объем топлива. Большинство моделей имеют стильный дизайн.
Несмотря на разнообразие моделей, основные конструктивные элементы настенных одноконтурных котлов одинаковы:
- Патрубки, расположенные в центральной части прибора предназначены для подключения газа.
- С левой стороны предусмотрены патрубки для подачи теплоносителя.
- С правой стороны патрубок предназначен для принятия теплоносителя, отдавшего тепло.
На линии подачи и приема теплоносителя устанавливают запорную арматуру. Это необходимо для того, чтобы в случае поломки отключить прибор от водоснабжения и контура. Например, потек радиатор и требуется его срочная замена. Если трубопровод не пластиковый, вентили устанавливаются через резьбовые скрутки.
Мастера обычно используют «американки». Такой вариант запорной арматуры облегчает обслуживание оборудования и практически исключает возможные утечки.
Установка группы безопасности газового котла
В большом доме, где система отопления состоит из нескольких контуров с большим объемом теплоносителя, монтируются следующие устройства группы безопасности:
- Воздухоотводчик spirotop или краны Маевского для выхода скопления воздуха в системе через предохранительный клапан в автоматическом или ручном режиме.

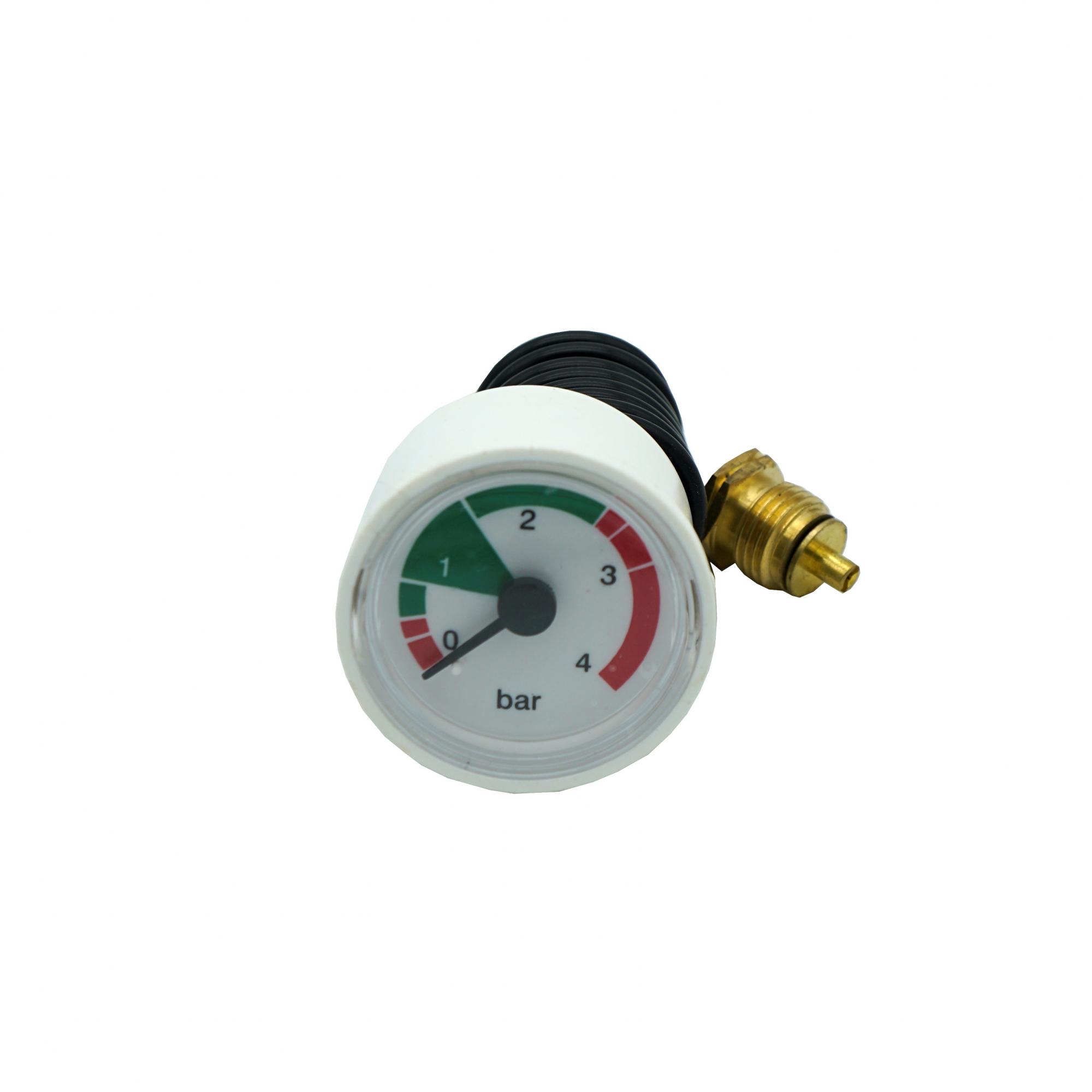

- Манометр для того, чтобы следить за давлением. На сравнительно небольших территориях обогрева нормальным считается давление до 1,5 атм., в больших коттеджах этот параметр увеличен до 2-х атм.
- Устройства группы безопасности монтируются на самых высоких точках подающей линии теплоносителя. Манометр устанавливается не далее 1,5 м. от отопительного котла. В квартирных условиях рекомендуется использование газового оборудования с встроенным модулем безопасности.
Большинство современных газовых приборов оснащаются системами самодиагностики. ЭБУ с помощью датчиков определяет около 90% неполадок при эксплуатации котла. Код неисправности выводится на дисплей, что позволяет мастеру сразу определить и устранить поломку.
Дополнительные устройства и элементы
Следующие дополнительные устройства помогают функционировать нагревательному прибору:
- Кран для вывода отработанной жидкости. Подходит обычный шаровой, который размещают в низшей точке системы. Через штуцер рекомендуется подсоединить вспомогательный гибкий шланг.
- Кран для наполнения контура циркулирующей жидкостью. При использования водопроводной системы устанавливается в низшей точке. Если водопровода нет, через входной штуцер подсоединяется шланг, который опускается в емкость с водой. Принудительное заполнение происходит с помощью насоса.
- Расширительный бачок. Чтобы радиаторы не разорвало из-за расширения горячей воды в контуре, на обратку перед запорной арматурой устанавливается бак, который так и называется расширительный. В современных приборах такая емкость встроена в корпус. Данное оборудование предназначено для функционирования в условиях квартир и не подходит для больших площадей.
- Встроенный блок автоматики или отдельные выносные устройства, задача которых заключается в поддержании нужной температуры в отапливаемом помещении. Такие приборы могут быть энергонезависимыми или требуют подключения к источнику электропитания.
- Циркуляционный насос. В мощных котлах для обеспечения эффективной циркуляции теплоносителя по контуру может быть установлено два насоса.
Для обеспечения бесперебойной работы котла на обратке перед запорной арматурой ставят фильтр, который легко очистить при необходимости. Это позволяет отсекать мусор, который действует разрушительно и понижает эффективность котла. После фильтра устанавливают кран для обслуживания или замены грязевика.

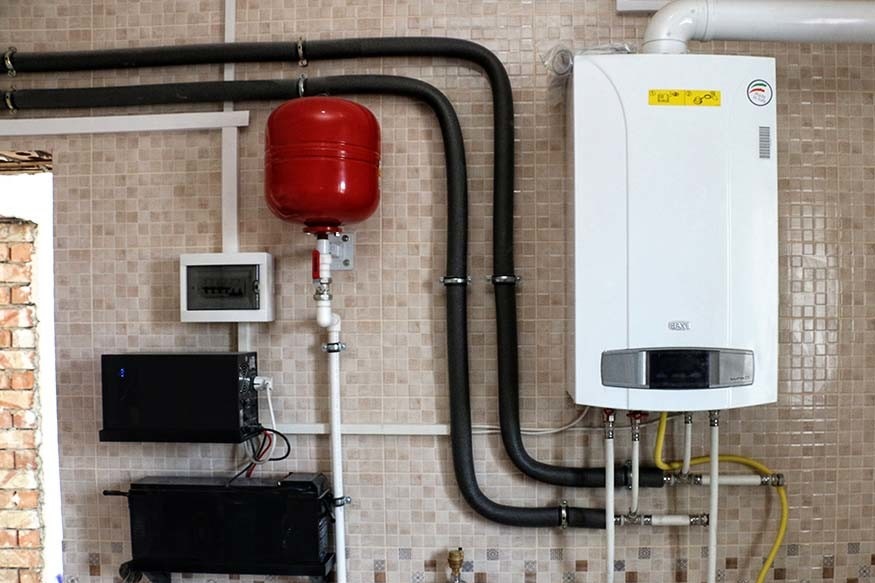

Условия монтажа котла настенного типа
Подробно требования к подключению приборов, работающих на газе, указаны в своде правил 42-101-2003. В помещениях объемом до 7,5 куб. м. запрещено устанавливать больше одного нагревательного газового прибора. В жилых комнатах, в санузле установка газовых приборов запрещена.
Подключение газовых приборов настенного типа к отопительной системе в доме предусматривает следующие ограничения:
- зазор между несущей стеной и котлом от 10 см.;
- от пола до нижней точки корпуса котла не менее 80 см.;
- окно камеры сгорания должно находится на уровне глаз человека;
- вертикальные конструкции вблизи прибора не должны находиться ближе 40 см от котла;
- на стене из воспламеняемого материала необходимо выполнить монтаж защитного экрана, габариты должны выступать за корпус минимум на 10 см.
Пространство между стеной и корпусом котла чаще всего обшивают асбестовым или металлическим листом. Полный список правил, регламентирующих подключение газовых агрегатов указаны в нормативных документах. Желательно установить датчики температуры или комнатный термостат. Подключение автоматики к электричеству предусматривает обустройство заземления.

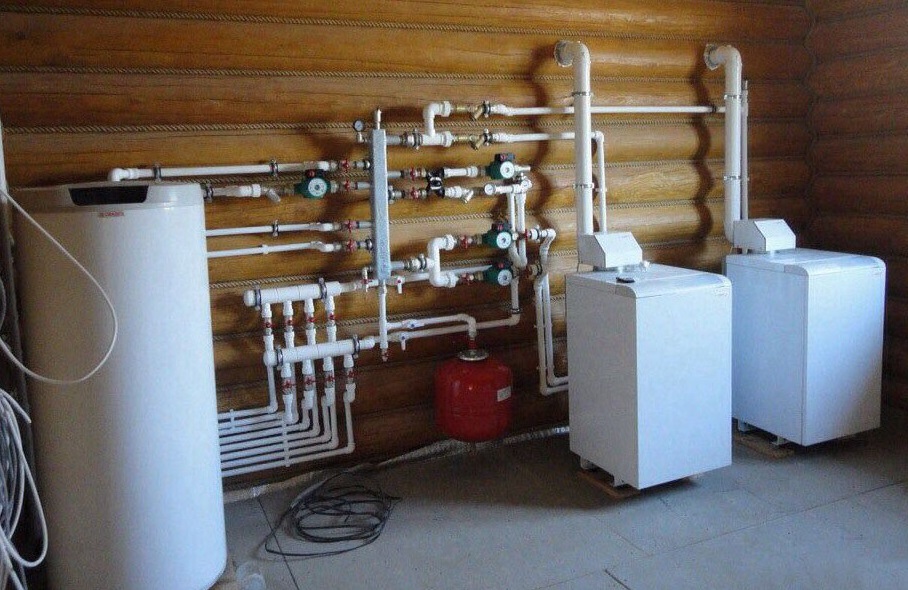

Требования к подключению напольного котла
Напольные котлы размещают в отдельно выделенных помещениях, стены и полы должны быть выполнены из огнеупорных материалов. Такие агрегаты обычно весят немало, поэтому потребуется прочное бетонное основание. Подробные требования перечислены в СНИПах.

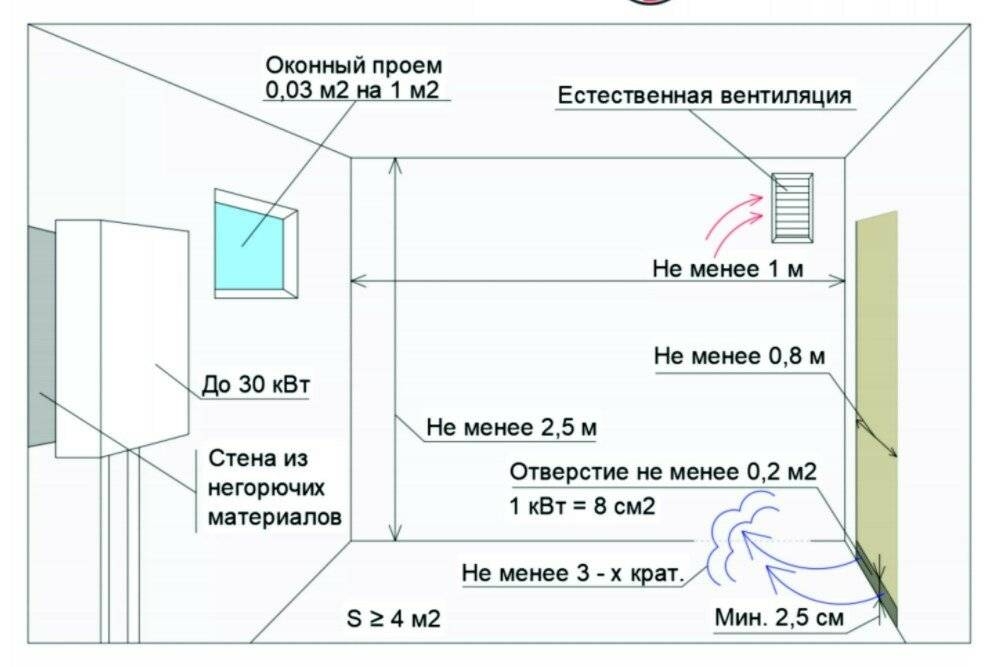

Минимальные требования к квадратуре и кубатуре котельной, которые нельзя нарушать:
- общая площадь топочной 4 кв. м.;
- свободное пространство 8 куб. м.
Высота потолка не может быть менее 2,5 м. Предусматривают систему вентиляции для притока воздуха. Сечение трубы вентканала рассчитывается относительно мощности котла: 8 кв. см. на 1 кВт. Окно в котельной должно быть обязательно с форточкой.
Для отделки топочной нельзя использовать легковоспламеняющиеся стройматериалы. Клеить обои и закрывать стены листами ДВП, ДСП нельзя. Не допускается обустройство ниш (подвесных потолков, фальшполов), где могут накапливаться отработанные газы.
Приборы с естественной тягой забирают кислород, необходимый для горения, из помещения, в котором располагается устройство. Поэтому для отвода продуктов горения понадобится дымоход традиционного типа.
Важнейшим этапом монтажа напольного газового котла является обустройство дымоотводящей системы. Некачественный дымоход повышает степень риска поступления опасных газов в помещение, что влечет за собой печальные последствия.
В непосредственной близости от газового прибора нельзя размещать другие устройства, работающие на газе, солярке или другом виде топлива.
Особенности подключения двухконтурного котла
Двухконтурные модели объединяют функционал сразу двух приборов — отопительного котла и проточного/накопительного водонагревателя. Подключение идентично одноконтурному варианту. Конструктивной особенностью оборудования является наличие двух теплообменников. Один отвечает на нагрев жидкости в отопительном контуре, второй за обеспечение горячей водой жильцов.
Схема подключения предполагает наличие запорной арматуры на трубах ГВС и ХВС. Для предотвращения возможных проблем с отоплением из-за засоров на трубопровод ХВС устанавливают фильтр грубой очистки.
При установке двухконтурного котла надо учитывать, что если использовать сразу несколько точек водораздачи, производительность ГВС и контура отопления снижается. Поэтому рекомендуется задействовать не более трех точек потребления горячей воды. Приоритетной функцией двухконтурных агрегатов является подогрев воды, поэтому работа отопления при использовании горячей воды прекращается.
При значительном расходе ГВС рекомендуется рассмотреть установку котла со встроенным водонагревателем.
Этапы подключения
Монтаж и подключение напольного газового котла проводится поэтапно. Для начала рекомендуется внимательно проверить комплектацию оборудования. При наличии следов повреждений оборудование устанавливать нельзя. При нехватке какой-либо детали следует обратиться к поставщику. Также надо проверить соответствие прибора указанной модели в паспорте.
Этапы подключения:
- монтаж газового агрегата;
- подсоединение к отопительной системе;
- подсоединение к трубам подачи воды;
- подключение к магистрали газопровода;
- проверка и наладка.
При отсутствии соответствующего опыта самостоятельная установка может показаться сложной. Поможет разобраться в особенностях подключения конкретной модели заводская инструкция, где прилагается схема подключения прибора. Безопасность и КПД зависят от профессионального монтажа и подключения прибора. Необходимо помнить, что природный газ относится к категории взрывоопасных веществ, поэтому при необходимости монтажа лучше всего обратиться к профессионалам.
Следует знать, что замена или перенос газовых приборов считаются переустройством и процедура соответствует установке нового оборудования.

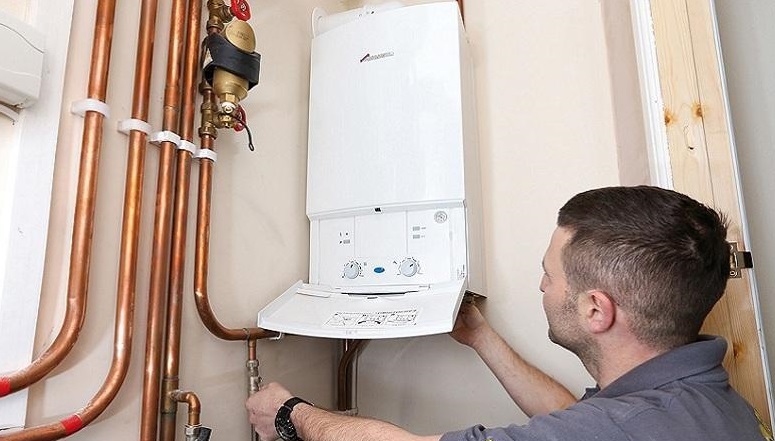

Установка котла
Необходимо выбрать правильное место для размещения прибора, который питается от газопровода. Следует исходить не только от удобства обслуживания, но и соблюдать требования, указанные в нормативных документах. Следование всем требованиям дает возможность добиться безопасного и эффективного использования прибора.
Для тяжелого агрегата потребуется подготовить ровное и прочное бетонное основание. Избежать сложностей и проблем при установке поможет инструкция от производителя. Достаточно прочитать ее и выполнить все действия в указанном порядке.
Напольное оборудование с закрытой камерой сгорания установить проще, чем настенное, несмотря на габариты и вес. Не понадобится выполнять разметку и крепить кронштейны. Способы подключения указаны в сопроводительной документации к прибору.
Подключение отопительного контура
В техническом руководстве к газовому прибору указано расположение патрубков. Прежде чем приступить к монтажу, необходимо разобраться с конструктивными особенностями прибора. Необходимо проверить прочность соединений труб и фитингов. Для обеспечения герметичности обычно используют проверенные годами паклю и фум-ленту. Цена на эти материалы не высокая, но подключение получается достаточно надежным.
После того как в отопительном контуре теплоноситель, водой появится опасность попадания в основные элементы и узлы мусора. Чтобы исключить такие проблемы, на обратке монтируют механический фильтр для удаления крупных примесей.
Схема подключения включает монтирование вентилей перед каждым действующим патрубком котла. При отсутствии трубопроводной арматуры, для устранения серьезных неисправностей надо будет сливать жидкость из системы и затем снова заполнять. Делать это нужно правильно, чтобы исключить попадание воздуха в трубопровод или радиаторы.
Присоединение к водоснабжению и газопроводу
Двухконтурный котел подключается к водопроводу так же как и отопительной системе. Разница заключается в сечении фитингов и трубопроводов. На вводе потребуется установка фильтра. Для упрощения обслуживания для запорной арматуры обычно применяются «американки». Универсальный разъемный фитинг позволяет легко и просто выполнять разъединение участков или целых контуров, не прибегая к кардинальным способам. Понадобится только открутить на фитинге накидную гайку.
Подключение прибора к газовой магистрали выполняют мастера технической службы газа. Неграмотно выполненные работы становятся причиной утечек газа и отравления жильцов.
Газопровод, который входит в дом к потребителю, обязательно оснащается счетчиком.
На руках у владельца должны быть разрешительные документы. Проект подключения оборудования разрабатывается на основе технических условий.

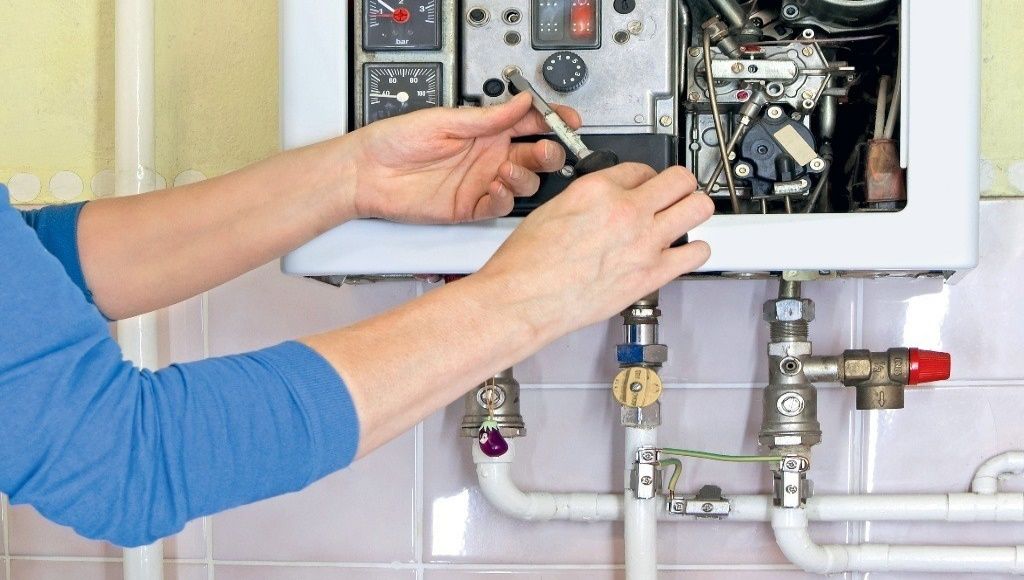

Пуск и наладка
Заключительным этапом монтажа станет проверка герметичности всех соединений. Проще всего для этого использовать мыльный раствор:
- взять полстакана обычной воды;
- налить туда любое моющее средство или потереть мыло;
- взболтать до пенного состояния;
- нанести пенный раствор кисточкой на проверяемые места сопряжений.
На стыках и резьбовых контактах не должно оказаться мыльных пузырей. Если они появились, нужно выполнить повторную герметизацию.
Итоги
Теперь вы знаете, как подключить газовый котел к трубам водоснабжения и отопительному контуру. Испытание газового оборудования следует осуществлять под контролем инженеров газовой службы. Самими водить прибор в эксплуатацию можно только если есть допуск на проведение таких работ. Установка любого газового оборудования должна быть согласована и подтверждена газовыми службами. Прежде чем приобретать оборудование, необходимо уточнить возможность его подключения и использования в данном помещении.
